马氏体耐热钢的焊接工艺要素是什么?
发布时间: 2019-11-06作者：baile100浏览量：
马氏体耐热钢的焊接工艺要素是什么?
答：(1)焊接方法可采用各种焊接方法焊接，但由于钢的冷裂纹倾向大，对氢致延迟裂纹很敏感。因此必须严格保持在低氢甚至超低氢条件下焊接，同时还要保持较低的冷却速度。对于拘束度较大的接头，最好采用无氢源的TG焊或MIG焊。

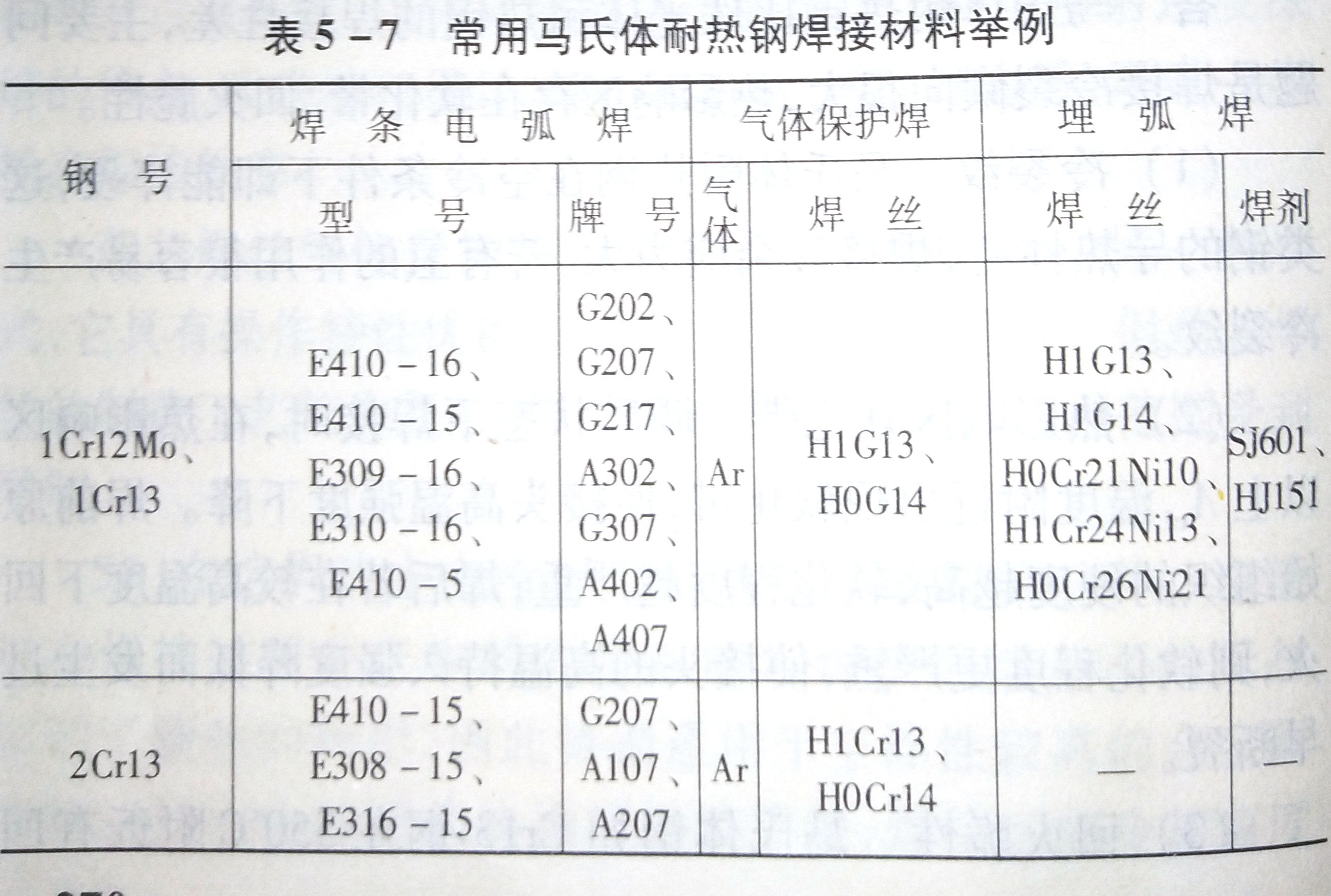

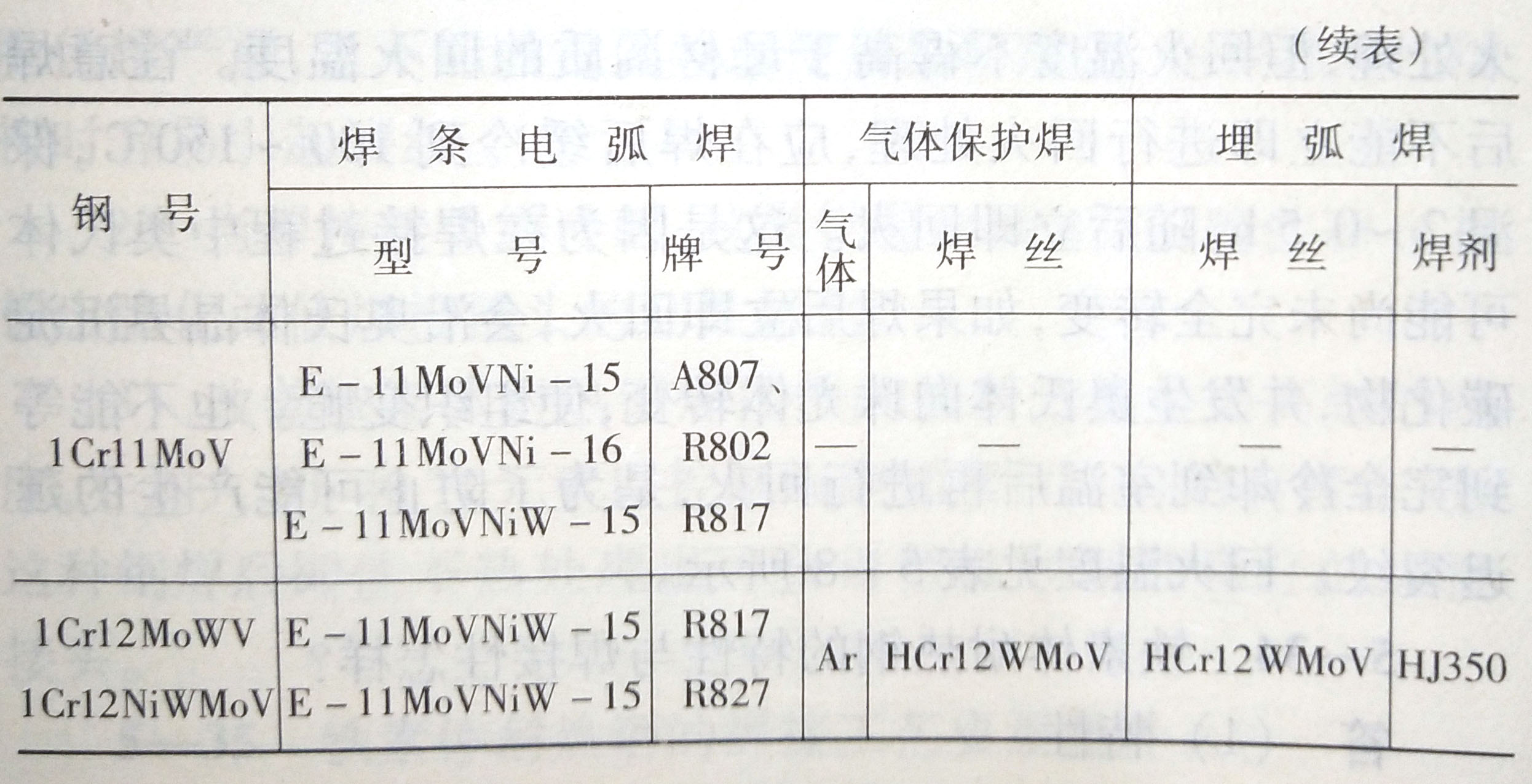

(2)焊接材料为确保接头的使用性能要求，焊缝的化 学成分应力求与母材成分相接近。最好焊缝中没有铁素体存在。当焊件高温预热和热处理困难时，且接头性能允许不同 于母材，为防止冷裂纹的产生，可选用奥氏体钢焊接材料，使 焊缝金属成为奥氏体组织以提高接头的抗裂性能。但这种异 质接头，在熔合区会产生较大的界面热应力。表5-7为常用 马氏体耐热钢焊接材料举例。
(3)预热和焊后热处理预热温度应根据钢的含碳量、接头厚度和拘束度及焊接方法来确定。通常在保证不裂的情况下预热温度尽可能降低。表5-8为常用马氏体耐热钢焊前预热温度举例

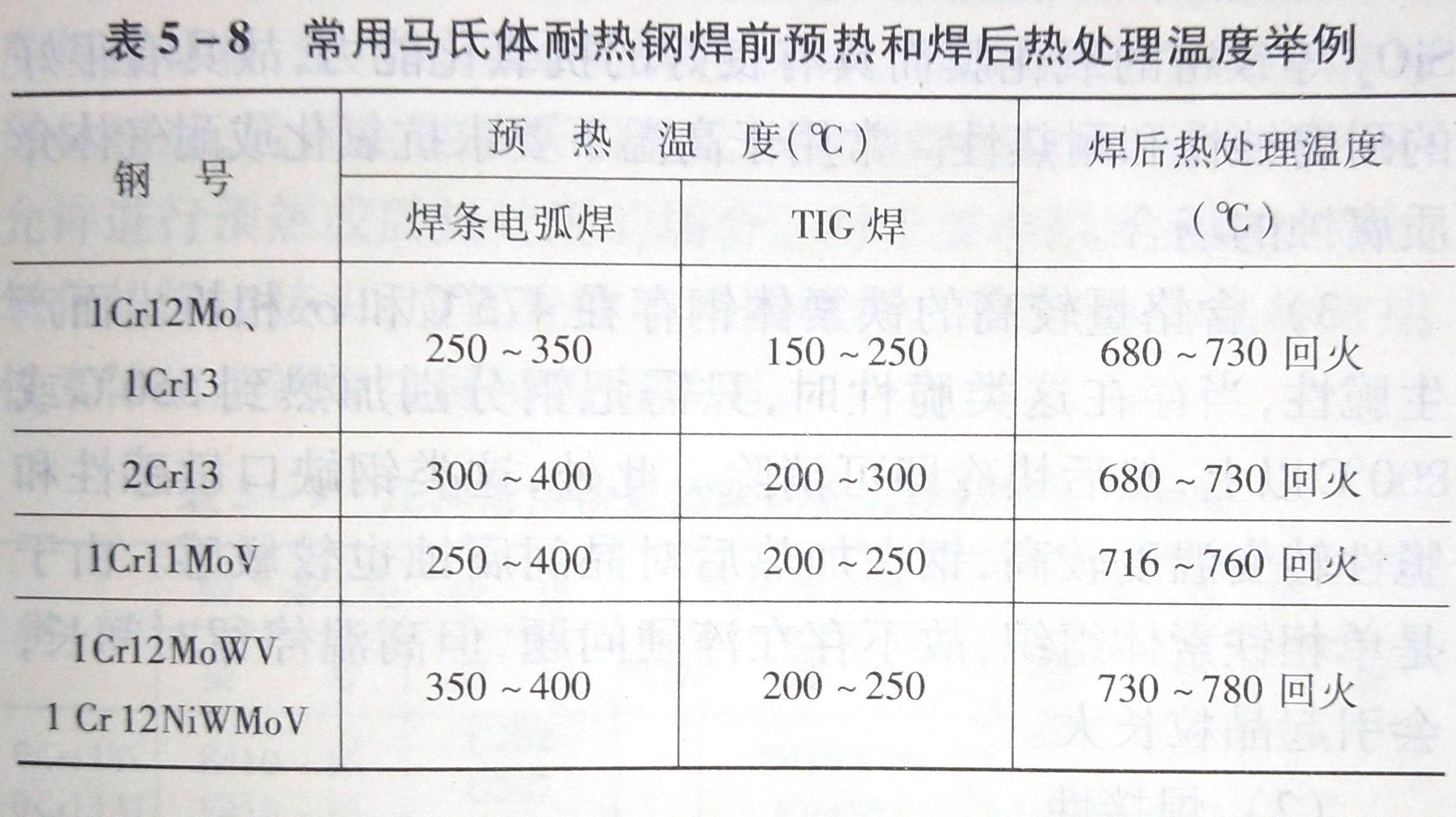

表5-8常用马氏体耐热钢焊前预热和焊后热处理温度举例。
为了降低马氏体耐热钢焊缝金属和热影响区的硬度，改 善韧性和提高强度，同时消除焊接残余应力，焊后应进行热处理。马氏体耐热钢一般在调质状态下焊接，所以焊后只需回
火处理，但回火温度不得高于母材调质的回火温度。注意焊 后不能立即进行回火处理，应在焊后缓冷到100-150℃,保 温2~0.5h,随后立即回火。这是因为在焊接过程中奥氏体可能尚未完全转变，如果焊后立即回火，会沿奥氏体晶界沉淀碳化物，并发生奥氏体向珠光体转变，使组织变脆。也不能等到完全冷却到室温后再进行回火，是为了防止可能产生的延迟裂纹。回火温度见表5-8所示。
答：(1)焊接方法可采用各种焊接方法焊接，但由于钢的冷裂纹倾向大，对氢致延迟裂纹很敏感。因此必须严格保持在低氢甚至超低氢条件下焊接，同时还要保持较低的冷却速度。对于拘束度较大的接头，最好采用无氢源的TG焊或MIG焊。
(2)焊接材料为确保接头的使用性能要求，焊缝的化 学成分应力求与母材成分相接近。最好焊缝中没有铁素体存在。当焊件高温预热和热处理困难时，且接头性能允许不同 于母材，为防止冷裂纹的产生，可选用奥氏体钢焊接材料，使 焊缝金属成为奥氏体组织以提高接头的抗裂性能。但这种异 质接头，在熔合区会产生较大的界面热应力。表5-7为常用 马氏体耐热钢焊接材料举例。
(3)预热和焊后热处理预热温度应根据钢的含碳量、接头厚度和拘束度及焊接方法来确定。通常在保证不裂的情况下预热温度尽可能降低。表5-8为常用马氏体耐热钢焊前预热温度举例
表5-8常用马氏体耐热钢焊前预热和焊后热处理温度举例。
为了降低马氏体耐热钢焊缝金属和热影响区的硬度，改 善韧性和提高强度，同时消除焊接残余应力，焊后应进行热处理。马氏体耐热钢一般在调质状态下焊接，所以焊后只需回
火处理，但回火温度不得高于母材调质的回火温度。注意焊 后不能立即进行回火处理，应在焊后缓冷到100-150℃,保 温2~0.5h,随后立即回火。这是因为在焊接过程中奥氏体可能尚未完全转变，如果焊后立即回火，会沿奥氏体晶界沉淀碳化物，并发生奥氏体向珠光体转变，使组织变脆。也不能等到完全冷却到室温后再进行回火，是为了防止可能产生的延迟裂纹。回火温度见表5-8所示。
热门课程
热门资讯
- 889
- 2331
- 2329
- 2326
- 2325
- 安监局焊工证查询系统如何登陆？2020-04-22
- 工艺焊接性的直接试验方法有哪些?2019-11-06
- 工艺焊接性的间接评定有哪些方法?2019-11-06
- 选用焊接性试验方法时应考虑哪些问题2019-11-06
- 评价焊接性的准则是什么?常用的焊接性试2019-11-06
- 影响材料(钢材)焊接性的因素有哪些?2019-11-06
- 什么是焊接性?评定焊接性的试验有哪些2019-11-06
- 钛及钛合金焊接的工艺要素及操作要点是2019-11-06
- 焊接钛及钛合金时，如何从表面评定氩气2019-11-06
