焊接裂纹的特征是什么?焊接裂纹如何分类?
发布时间: 2019-10-22作者：baile100浏览量：
答：在焊接应力及其他致裂因素的共同作用下，焊接接头中局部区域的金属原子结合力遭到破坏而形成的新界面所产生的缝隙就是裂纹。它的特征是具有尖锐的缺口和大的长宽比。它的宏观形态与分布如图2-1所示。
焊接裂纹还可按以下几个方面进行分类。
(1)根据裂纹所在的区域分类裂纹可以存在于焊缝、 熔合区、热影响区和母材中，因此可分为焊缝裂纹、熔合区裂 纹、热影响区裂纹和母材裂纹。在正常情况下，焊接裂纹极少出现在母材中。
(2)根据裂纹所在的具体部位分类裂纹可出现在焊 件的表面，也可能出现在焊件的内部。根据产生的具体部位， 裂纹可分为以下几种：
焊趾裂纹—沿应力集中的焊趾处所形成的焊接裂纹。
图2-1焊接裂纹的宏观形态及其分布
(a)I形接头焊接裂纹；(b)对接接头焊接裂纹；(c)焊缝收弧时弧坑裂缝
1—焊缝中纵向裂纹；2—焊缝中横向裂纹；3—熔合区裂纹；
4焊缝根部裂纹；5一HAZ根部裂纹；6,7一焊趾裂纹；8—焊道下裂纹；9层状撕裂；10—弧坑纵向裂纹；11—弧坑横向裂纹；12—弧坑星形裂纹咬边是其诱发因素。
焊根裂纹—沿应力集中的焊根处所形成的焊接裂纹。应力集中加未焊透或未熔合是其诱发因素。
焊道下裂纹——在靠近堆焊焊道的热影响区内所形成的焊接裂纹，形似焊缝剥离。
终端裂纹—在焊缝最后一段距离所出现的裂纹。平板对接焊在采取单面焊双面成形工艺时，经常会出现这种裂纹又叫弧坑裂纹。
(3)根据裂纹的走向分类根据裂纹与焊缝的相对位置可以分为纵向横向、八字、散射和网状裂纹等。
纵向裂纹是沿着焊缝长度方向的裂纹；横向裂纹是垂直于焊缝长度方向的裂纹。这些裂纹既可产生在焊缝处，也可产生在热影响区内；既可出现在表面上，也可隐藏在内部。
八字裂纹是沿着柱状晶的结晶方向，通常出现在电渣焊的焊缝中，有时在埋弧中也可出现。
散射裂纹往往位于焊缝末端收弧时的弧坑中，呈现为向各方向发散的小裂纹，焊接中碳钢时经常出现这种裂纹。
网状裂纹发生在脆性材料中，遭受过腐蚀的材料也会产生开裂，般在腐蚀疲劳加应力时产生。

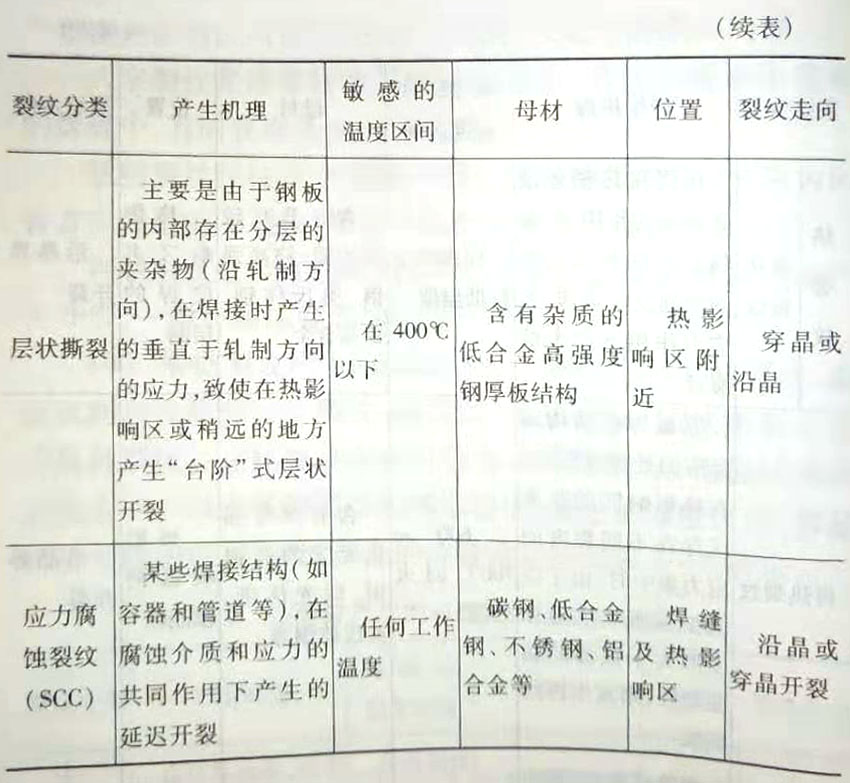

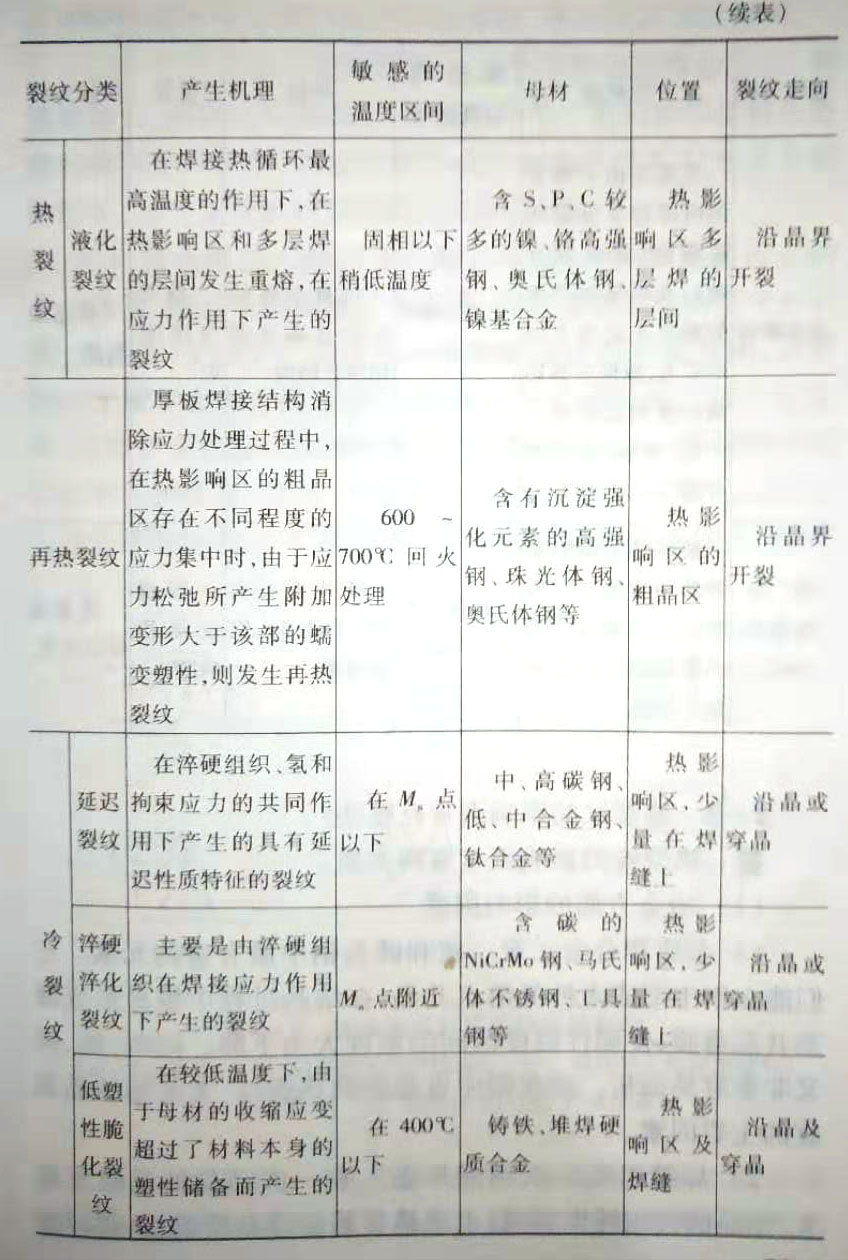

(4)根据裂纹产生的机理分类按裂纹产生的原因、温度区间和性质分有冷裂纹、热裂纹、再热裂纹、层状撕裂及应 力腐蚀裂纹。在热裂纹中还可分为结晶裂纹、液化裂纹和多 边化裂纹。以上各种裂纹的基本特征、敏感的温度区间、容易 产生裂纹的母材、裂纹产生的位置及走向见表2-1所示
焊接裂纹还可按以下几个方面进行分类。
(1)根据裂纹所在的区域分类裂纹可以存在于焊缝、 熔合区、热影响区和母材中，因此可分为焊缝裂纹、熔合区裂 纹、热影响区裂纹和母材裂纹。在正常情况下，焊接裂纹极少出现在母材中。
(2)根据裂纹所在的具体部位分类裂纹可出现在焊 件的表面，也可能出现在焊件的内部。根据产生的具体部位， 裂纹可分为以下几种：
焊趾裂纹—沿应力集中的焊趾处所形成的焊接裂纹。
图2-1焊接裂纹的宏观形态及其分布
(a)I形接头焊接裂纹；(b)对接接头焊接裂纹；(c)焊缝收弧时弧坑裂缝
1—焊缝中纵向裂纹；2—焊缝中横向裂纹；3—熔合区裂纹；
4焊缝根部裂纹；5一HAZ根部裂纹；6,7一焊趾裂纹；8—焊道下裂纹；9层状撕裂；10—弧坑纵向裂纹；11—弧坑横向裂纹；12—弧坑星形裂纹咬边是其诱发因素。
焊根裂纹—沿应力集中的焊根处所形成的焊接裂纹。应力集中加未焊透或未熔合是其诱发因素。
焊道下裂纹——在靠近堆焊焊道的热影响区内所形成的焊接裂纹，形似焊缝剥离。
终端裂纹—在焊缝最后一段距离所出现的裂纹。平板对接焊在采取单面焊双面成形工艺时，经常会出现这种裂纹又叫弧坑裂纹。
(3)根据裂纹的走向分类根据裂纹与焊缝的相对位置可以分为纵向横向、八字、散射和网状裂纹等。
纵向裂纹是沿着焊缝长度方向的裂纹；横向裂纹是垂直于焊缝长度方向的裂纹。这些裂纹既可产生在焊缝处，也可产生在热影响区内；既可出现在表面上，也可隐藏在内部。
八字裂纹是沿着柱状晶的结晶方向，通常出现在电渣焊的焊缝中，有时在埋弧中也可出现。
散射裂纹往往位于焊缝末端收弧时的弧坑中，呈现为向各方向发散的小裂纹，焊接中碳钢时经常出现这种裂纹。
网状裂纹发生在脆性材料中，遭受过腐蚀的材料也会产生开裂，般在腐蚀疲劳加应力时产生。
(4)根据裂纹产生的机理分类按裂纹产生的原因、温度区间和性质分有冷裂纹、热裂纹、再热裂纹、层状撕裂及应 力腐蚀裂纹。在热裂纹中还可分为结晶裂纹、液化裂纹和多 边化裂纹。以上各种裂纹的基本特征、敏感的温度区间、容易 产生裂纹的母材、裂纹产生的位置及走向见表2-1所示
