钎焊接头的典型形式有哪些?

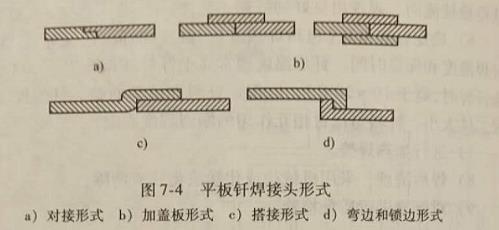

1)平板钎焊接头形式如图74所示。当要求两个零件连接后表面平齐,而又能承受一定负载时,可采用图74b、c所示的形式,这时对零件的加工要求较高。,有的是搭

接和对接的混合接头。随着针焊面积的增大,接头承载能力也可提高。图7-4d所示弯边和锁边接头,适用于薄件钎焊。

图7-4平板钎焊接头形式

2)管件针焊接头形式如图7-5所示。当零件在连接后的内孔径要求相同时,采用图75a所示的形式。当两个零件在连接后的外径要求相同时,采用图7-5b所示的形式。当接图N头的内外径都允许有差别时,飞可采用图7-5c所示的形式。
钎焊接头的典型形式有哪些?

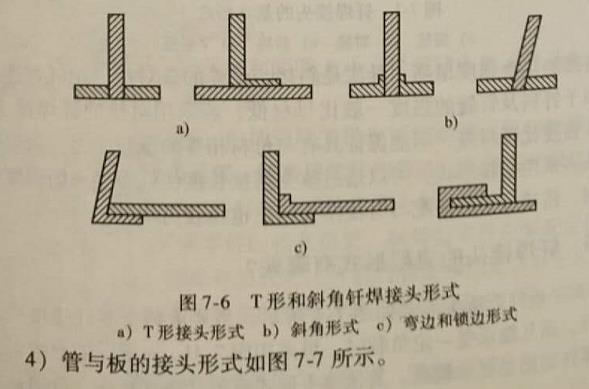

3）T形和斜角钎焊接头形式如图7-6所示。

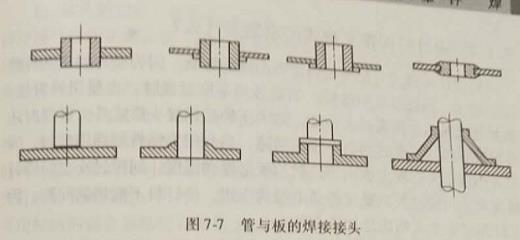

钎焊接头的典型形式有哪些?

5)端面接头,特别是承压密封接头采用图78所示的形式。
钎焊接头的典型形式有哪些?

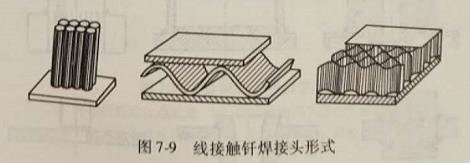

这种接头具有较大的钎焊面积发生漏泄的可能性小 6)线接触接头形式如图

7-9所示。这种接头的间隙有时是可变的,毛细力只在有限团的范围内起作用,接头强度不是太高,主要用于钎缝受压图78端面密封接头形式

或受力不大的结构。
